EL PROBLEMA

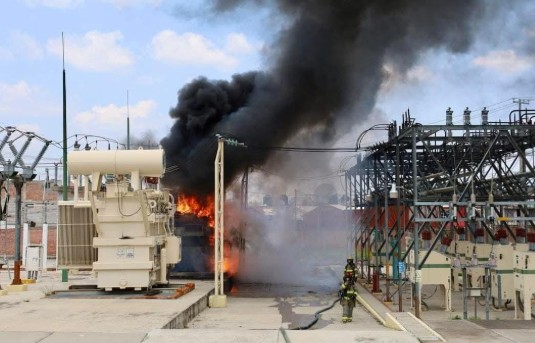

Miles de subestaciones de media y alta tensión continúan operando con un punto único de falla: la aptitud para operar el disparo del interruptor principal depende exclusivamente de una única fuente de energía: el sistema auxiliar de corriente continua. Si éste falla durante un cortocircuito, una avería que normalmente quedaría confinada al equipo afectado puede propagarse al resto de la subestación, provocando daños de gran magnitud y prolongados paros de producción.
Estudios internacionales de CIGRÉ sobre la confiabilidad de interruptores de alta tensión recopilaron información correspondiente a 281,090 años-interruptor, documentando 840 fallas mayores y 6,655 fallas menores. Estos estudios concluyen que, aunque la confiabilidad de los interruptores ha mejorado significativamente, los mecanismos y sistemas de control continúan siendo una de las principales fuentes de fallas, confirmando que la confiabilidad del mecanismo de operación sigue siendo un aspecto crítico para la seguridad y disponibilidad de las subestaciones.
LA SOLUCIÓN
La filosofía propuesta consiste en extender al sistema de disparo de interruptores de alta tensión un principio ampliamente utilizado y probado en equipos de distribución y media tensión: aprovechar la propia corriente de falla como fuente de energía para garantizar el disparo libre del interruptor.
Sólo necesitamos garantizar la energía para activarlo cuando más se necesita.
El mecanismo de disparo libre forma parte del diseño normalizado de los interruptores de potencia. La presente propuesta no modifica ese principio ni sustituye los esquemas convencionales de protección. Su objetivo es garantizar que siempre exista una fuente de energía redundante e independiente para activar la bobina de disparo cuando más se necesita.
En otras palabras, la propuesta elimina un punto único de falla en la función más importante de una subestación: despejar oportunamente un cortocircuito, limitando sus efectos al elemento afectado e impidiendo que la falla se propague al resto de la instalación.
Sin embargo, en muchas subestaciones industriales existentes continúan operando interruptores y esquemas tradicionales dependientes de servicios propios de CA y CD, sin incorporar funciones modernas de respaldo ante pérdida total de alimentación auxiliar.
La propuesta busca implementar un esquema práctico y de bajo costo, adaptable a instalaciones existentes, utilizando principios probados de autoalimentación mediante TC's para garantizar el disparo de respaldo del interruptor ante fallas del sistema.
REFERENCIAS TECNOLÓGICAS EXISTENTES
Diversos fabricantes internacionales ofrecen actualmente relevadores y esquemas autoalimentados mediante transformadores de corriente para aplicaciones de distribución y media tensión, lo que demuestra que el principio de utilizar la corriente de falla como fuente de energía es una tecnología madura y ampliamente probada.
¿POR QUÉ AHORA?
Durante muchos años este principio sólo estuvo disponible en equipos de distribución y media tensión. Hoy la tecnología permite aprovechar la misma filosofía como una función redundante en subestaciones existentes, sin modificar la filosofía de protección ni el diseño del interruptor.
REFLEXIÓN
Aunque estas soluciones existen comercialmente en equipos compactos, muchas subestaciones en servicio continúan operando con esquemas convencionales dependientes de bancos de baterías envejecidos y servicios auxiliares vulnerables.
La corriente de falla también.
Ha llegado el momento de aprovechar ambos para eliminar uno de los últimos puntos únicos de falla que aún permanecen en muchas subestaciones de media y alta tensión.
Evaluación preliminar del riesgo en una subestación existente
La mayoría de las subestaciones industriales operan durante décadas sin presentar fallas importantes. Esa confiabilidad puede generar la percepción de que la instalación continuará respondiendo adecuadamente cuando ocurra el próximo cortocircuito.
Esta evaluación permite identificar, en pocos minutos, si la subestación presenta un punto único de falla en la función más importante de todas: despejar oportunamente un cortocircuito.
Si hoy mismo ocurriera un cortocircuito en su subestación, ¿está seguro de que el interruptor principal abrirá aunque el sistema de corriente continua haya dejado de funcionar?
